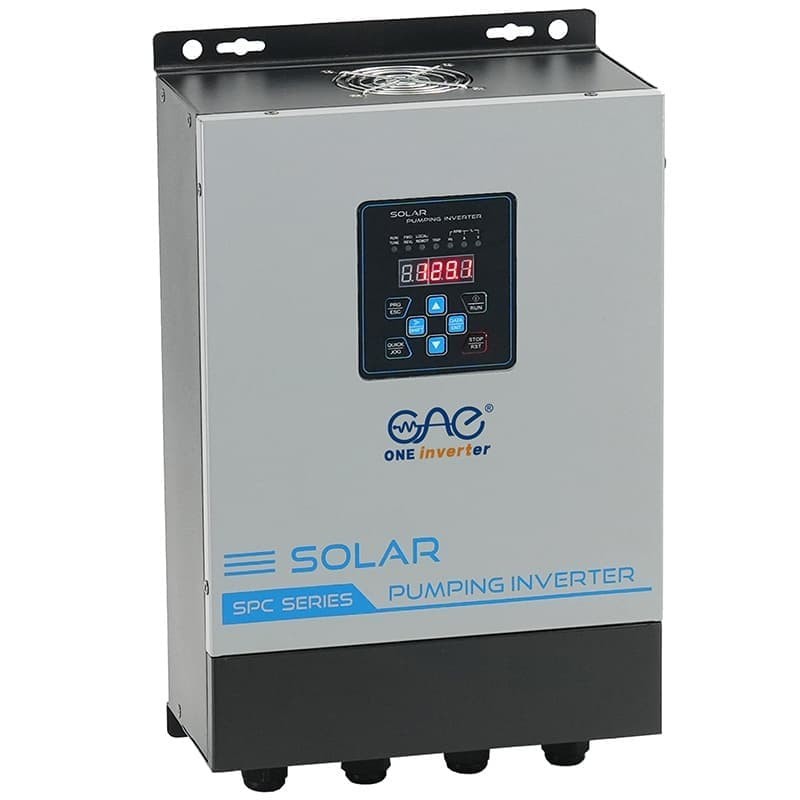

Biến tần bơm năng lượng mặt trời 5500Watt

Biến tần máy bơm năng lượng mặt trời SPC-5K5

Việc kết nối biến tần bơm năng lượng mặt trời cần có một số bước nhất định để đảm bảo thiết bị hoạt động bình thường và tránh hư hỏng. Sau đây là các bước kết nối và biện pháp phòng ngừa điển hình:

1. Kiểm tra thiết bị, dụng cụ

- Kiểm tra thiết bị: Kiểm tra biến tần, tấm pin năng lượng mặt trời, máy bơm nước, dây cáp và các phụ kiện khác đã đầy đủ chưa.

- Chuẩn bị dụng cụ: tuốc nơ vít, đồng hồ vạn năng, dụng cụ uốn cáp,..

- Đọc hướng dẫn: Đọc chi tiết hướng dẫn sử dụng biến tần máy bơm năng lượng mặt trời và máy bơm nước.

2. Kết nối các tấm pin mặt trời

- Kết nối nối tiếp hoặc song song: Tùy theo yêu cầu đầu vào của biến tần mà kết nối các tấm pin năng lượng mặt trời nối tiếp hoặc song song để đảm bảo điện áp và công suất đầu ra đáp ứng thông số kỹ thuật của biến tần.

- Kết nối đầu vào: Nối cực dương (+) và cực âm (-) của tấm pin năng lượng mặt trời với đầu vào DC của biến tần.

- Kết nối cực dương với cực "PV+".

- Kết nối cực âm với cực "PV-".

3. Đấu nối máy bơm nước

- Điều chỉnh điện áp và tần số: Đảm bảo điện áp và tần số định mức của máy bơm nước phù hợp với đầu ra biến tần.

- Kết nối đầu ra: Kết nối cáp nguồn của máy bơm với đầu ra AC của biến tần:
- Máy bơm một pha: Nối các cực “U” và “N” hoặc “L”.
- Máy bơm 3 pha: Nối các cực “U”, “V” và “W”.

4. Nối đất
- Nối đất biến tần: Nối cực nối đất của biến tần (được đánh dấu “⏚” hoặc “PE”) với dây nối đất để đảm bảo an toàn.
- Nối đất máy bơm: Nối cực nối đất của máy bơm với dây nối đất.

5. Lắp đặt cảm biến (tùy chọn)
Nếu biến tần hỗ trợ cảm biến mực nước hoặc áp suất, bạn có thể kết nối cảm biến với các cổng thích hợp để điều khiển tự động.
